FlowMatic®04 H Remplissage big bag

  • Essai
  • Plan d'accès
    Description
    FlowMatic04 H

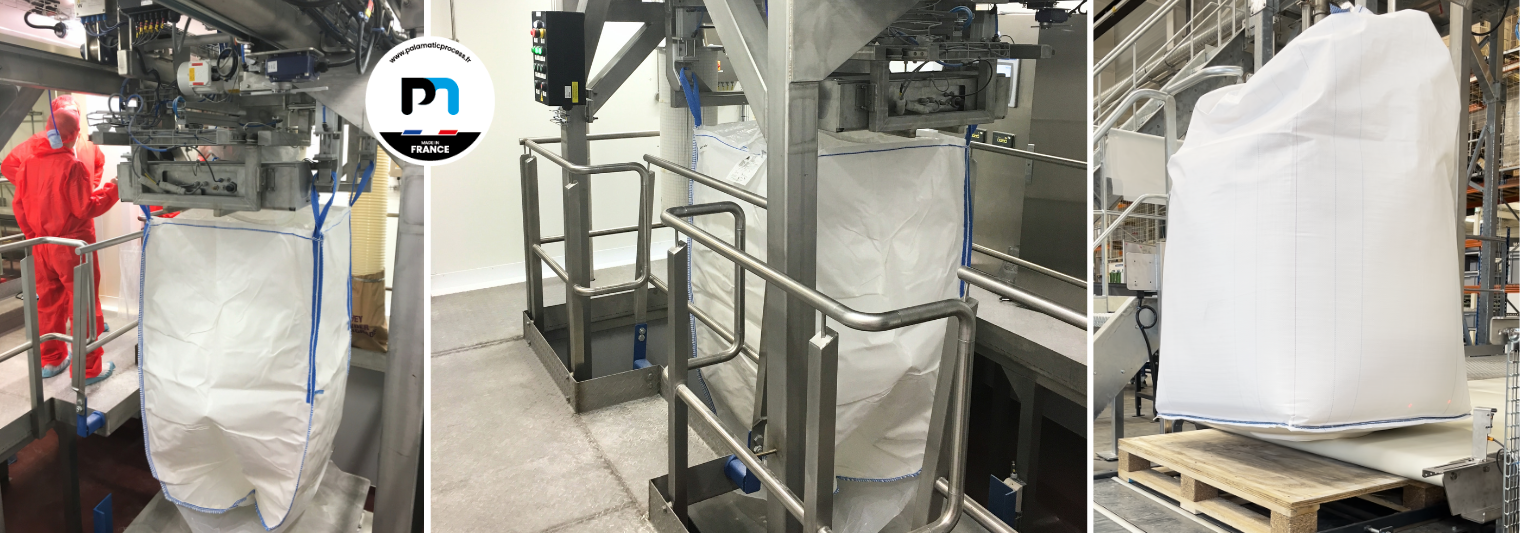

    Remplissage big bag FlowMatic® 04 H-ECD

    Conditionnement hygiénique sans palette et automatique en pesée brute



    La solution de conditionnement big bag FlowMatic® 04 H offre la possibilité de conditionner des big bags en zone sensible (zone blanche) pour les industriels conditionnant des produits à haute valeur hygiénique.

    Les industriels utilisant les FlowMatic® 04 H sont essentiellement des industriels du monde laitier ou des compléments alimentaires. L’objectif de cette ligne de conditionnement est d’interdire toute palette bois dans la zone produit. Cependant, en sortie de ligne de conditionnement, le big bag est posé sur sa palette bois via un système d'accostage implanté en extérieur de zone de remplissage.

    La remplisseuse FlowMatic® 04 H intègre l’ensemble des solutions nécessaires au conditionnement automatique de big bag, à savoir : organe de dosage, tube de remplissage avec joint gonflant de confinement, système de mise en forme du big bag, densification du produit par table vibrante, dépoussiérage, pesage en métrologie légale et des ensembles de convoyage et systèmes de palettisation du big bag.
    La palettisation du big bag s’effectue par un convoyeur à deux niveaux : un convoyeur à bande destiné au big bag et un convoyeur à rouleaux destiné à la palette. Les convoyeurs superposés et synchronisés assurent un accostage du big bag sur la palette, hors de la zone de packaging. Préalablement, la palette est revêtue d’un intercalaire.

    Généralement, ces lignes de conditionnement hygiéniques intègrent des détecteurs magnétiques et des échantillonneurs.

    Pour les industriels nécessitant des contraintes d’hygiène encore plus fortes, PALAMATIC PROCESS a développé un remplissage big bag FlowMatic® 10 assurant un conditionnement sans palette et une manutention du big bag par un système suspendu évitant tout équipement au sol.

    Mode opératoire Flowmatic 04 H



    Mode opératoire :

    1. Mise en place du big bag sur la station via la tête tournante
    2. Fixation étanche de la manchette par joint gonflant
    3. Mise sous tension du big bag par vérin pneumatique
    4. Gonflage du big bag pour préformage
    5. Bascule du réseau de gonflage vers le dépoussiéreur
    6. Début de remplissage grand débit
    7. Vibration de la table de densification avec un fonctionnement intermittent
    8. Gestion de pesée avec un passage en petite vitesse pour ajuster le dosage
    9. Fin de remplissage : descente de la tête de remplissage, dégonflage du joint et décrochage automatique des anses du big bag
    10. Fermeture du big bag par soudure de la sache
    11. Évacuation automatique du big bag via le convoyeur à bande hygiénique vers la zone d’accostage sur palette
    12. Mise en place d’un intercalaire sur la palette bois ou dépose de napperon (opération réalisée dans la zone de  stockage)
    13. Mise en place de la palette via le convoyeur à rouleaux sous le convoyeur à bande des big bags
    14. Synchronisation des convoyeurs à bande et rouleaux pour accostage du big bag sur sa palette bois. Le big bag est déposé sur la palette par l’avance simultanée des convoyeurs.
    15. Filmeuse, housseuse pour big bag et palette (en option)

    Accostage big bag palette FlowMatic04 H





    • Automatisation
      5
    • Cadence
      4
    • Encombrement
      5
    Partager la page

    Les points forts de l'équipement

    - Conditionnement automatique

    - Installation en zone hygiénique

    - Pesée commerciale

    - Pas de changement de palette

    Découvrir nos équipements en photos

    FlowMatic 04 H Palamatic Process

    FlowMatic® 04 H Palamatic Process

    Station de conditionnement big bag FlowMatic® 04 H en cours d'installation avant mise en place de la cabine de conditionnement. La manutention des big bags est assurée par un convoyeur à bande.

    SAS de conditionnement big bag

    SAS de sortie big bag

    Un SAS (zone grise) clos par deux portes hermétiques permet de faire le lien entre les deux zones et évite l'introduction des palettes en zone sensible.

    Convoyeur à bande

    Convoyeur à bande

    Convoyeur à bande pour manutention des big bags pleins sans palette et en zone hygiénique (dite "zone blanche" ou "zone rouge")

    Conditionnement de big bags Palamatic

    Conditionnement de big bags Palamatic Process

    Une fois conditionné, le big bag est posé sur la palette et évacué par un convoyeur à rouleaux motorisé optimisant ainsi le débit de la ligne de conditionnement big bag.

    Les caractéristiques techniques

    Cadence 20 à 30 big bags/h
    Capacité 2 tonnes/big bag
    Matériaux de fabrication Acier peint, inox 304L
    Puissance installée 8.7 kW
    Consommation air comprimé 6.8 Nm³/h
    Débit de dépoussiérage 300 m³/h
    Convoyeur pour palette Rouleaux
    Convoyeur pour big bag Bande

    Equipements intégrés au modèle FlowMatic® 04 H :

    Zone blanche :

    - Tête de remplissage
    - Cadre pesé
    - Système de soudure de la manchette big bag
    - Convoyeur à bande

    Zone grise :

    - SAS d'extraction des big bags par porte coulissante et porte à relevage rapide avec convoyeur à bande

    Zone de stockage :

    - Dépileur
    - Dépose de napperon / intercalaire sur palette
    - Zone d’accostage big bag et palette
    - Zone de stockage tampon des big bags conditionnés et posé sur palette bois

    Les options disponibles

    • Dépose napperon - Palamatic Process
      Dépose napperon - Palamatic Process

      Dépose napperon

      Un poste de dépose de napperon est implanté entre le dépileur de palette et la conditionneuse big bag. Il permet la mise en place automatique d'un napperon (carton ou film PE) sur la palette vide, avant remplissage. Ce poste est un complément indispensable pour un confinement maximal du big bag répondant au standard qualité de nombreuses industries.

    • Ventilateur de pré-gonflage
      Ventilateur de pré-gonflage

      Ventilateur de pré-gonflage

      Ventilateur de pré-gonflage : le ventilateur implanté sur la station assure la mise en forme du big bag. Il facilite ainsi le remplissage des big bags équipés de sache interne (PE ou aluminisée). Un clapet by-pass complète la ligne aéraulique permettant le dégazage des fines, captées par le tube double enveloppe lors de la phase de conditionnement.

    • Dépileur de palettes
      Dépileur de palettes

      Dépileur de palettes

      Afin d'automatiser le poste de remplissage de big-bags, nous proposons l'implantation d'un dépileur automatique de palettes.

      Les palettes gerbées sont stockées dans le magasin, puis alimentent une par une le poste de conditionnement  big bags via un convoyeur motorisé.

    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pince de mise en terre

      Des tresses de masses équipent l'ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.
