Station de vidange big bag boite de délaçage - Station big bag standard
Cadence : 10 à 30 big bags/h.
Capacité : 2 tonnes/big bag
Le modèle de vidange big bag standard de la station a été conçu pour déconditionner de façon ergonomique les big bags et faciliter leur manutention. La structure est réglable pour s'adapter facilement aux différentes dimensions des big bags.
Vidange big bag standard avec 3 types de chargement : palan, chariot, structure basse :
PALAMATIC PROCESS a développé des stations de vidange big bag permettant de répondre au besoin des industries chargeant leur process avec des big bags.
Deux big bags aux dimensions standard disponibles; largeur de passage des big bags : 1 250 mm et 1 500 mm. Cette station permet le déconditionnement des big bags de façon ergonomique et l'utilisation d'un palan électrique, d'un chariot ou d'une structure basse.
Une croix de manutention big bag est fournie par Palamatic Process pour assurer la manutention des big bags de façon sécurisée.
Les points forts de l'équipement
- Tube anti-débordement pour assurer le confinement du flux produit lors de la phase d'ouverture.
- Crible de sécurité qui limite le risque de corps étranger en entrée de process.
- Vibration du plateau big bag pour faciliter la descente des poudres.
- Chicane de sécurité qui sécurise la fixation des anses pour une manutention du big bag sans risque.
Media
Découvrir nos équipements en vidéos
Gamme Easyflow - Vidange big bag
Vidange big bag : Palamatic Process
Découvrir nos équipements en photos
Station de vidange big bag
Cette station permet de déconditionner le big bag à l'aide d'un palan électrique installé en haut de la structure.
Le palan électrique à une capacité de levage de 2 tonnes.
Vidange big bag avec boite de délaçage
La station de vidange big bag standard est équipée d'une boîte de délaçage. Cette boîte de délaçage est composée d'une porte étanche.
Ligne de déconditionnement big bag
Un tube de débordement est intégré sur les déconditionneuses de big bag. Il assure un confinement du flux produit lors de la phase d'ouverture de la manchette de vidange et offre à l'opérateur plus d'ergonomie et de sécurité.
Déconditionnement big bag
La station de vidange big bag chargement par chariot est équipée d'une croix de manutention. Cette station est réglable en hauteur via un système de fourreaux et de piges permettant ainsi de s'adapter aux différentes dimensions des big bags.
FIBC station de vidange big bag Palamatic Process
La porte de délaçage avec porte étanche offre un accès sécurisé et ergonomique à la manchette de vidange du big bag.
Ligne de déconditionnement
Stations de vidange big bag standards avec un chargement par palan électrique. Largeur du passage des big bags : 1 250 & 1500 mm
Déchargement big bag
Les big bags sont vidangés pour permettre l’alimentation par transfert pneumatique, des cuves. L’alimentation est contrôlée par les pesons positionnés sous les stations de vidange big bag.
Aspiration a partir de big bag chariot palan
Le modèle de vidange big bag standard permet de déconditionner tous types de poudres.
Vidange big bags pour alimentation mélangeur

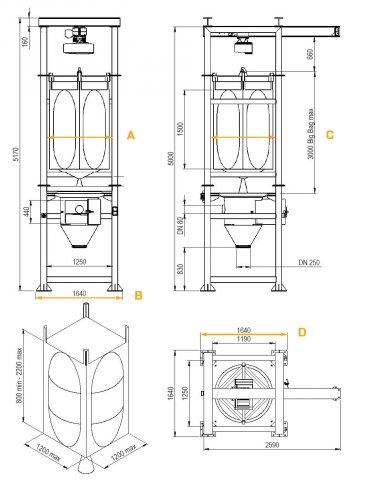

Vide big bag standard chargement palan.
Largeur de passage des big bags : 1250 & 1500 mm
Ligne de déconditionnement big bag
La mise en place du big bag sur la station de déconditionnement est assurée par vos soins via l'utilisation d'un chariot élévateur, d'un pont roulant...
Vidange big bag
EasyFlow® EF01 chargement par palan électrique : 10 à 30 big bags/h.
Vanne de régulation
Ce système de régulation de débit permet de réguler ou de stopper l'écoulement du produit. Cette action est possible grâce au jeu de deux vérins pneumatiques.
Station de vidange big bags
La station de vidange big bag standard convient à divers secteurs d'activité : agroalimentaire, chimie, chimie fine, BTP, nucléaire...
Vidange big bags pour alimentation mélangeur
Les épices sont déchargées du big bag afin d'alimenter un mélangeur industriel.
Station de vidange big bag boite de délaçage
Station de vidange big bag boîte de délaçage pour le déconditionnement d'amidon en poudre.
Vanne de régulation
Vanne d'étranglement de dosage sur station de remplissage.
Déconditionnement de big bags d'amidon
Le big bag est chargé dans la station à l'aide d'un chariot élévateur. Une trémie tampon réceptionnée sous la station est équipé d'un dévouteur à fond plat pour favorise l'introduction des poudres dans le système de transfert pneumatique poussé dilué.
Vidange big bag boîte de délaçage
Vidange big bag boîte de délaçage chargement palan avec vanne d'étranglement.
Station de vidange big bag boîte de délaçage
Station de vidange big bag boîte de délaçage chargement par chariot.
Système de vidange big bag
Croix de manutention en 5 points qui permet de fixer la sache interne des big bags. Un crochet central peut être implanté afin de manipuler les big bags 1 anse.
Vidange big bag structure basse - Boîte de délaçage
En option, une vis tubulaire est installée pour le convoyage de la malodextrine.

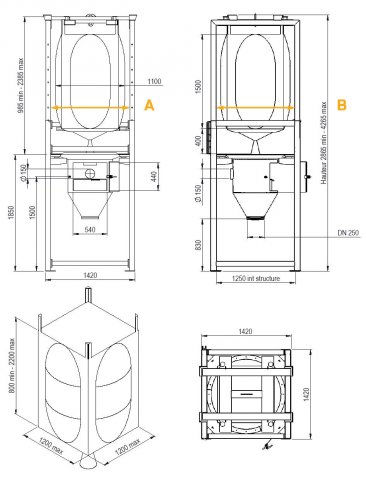

Chargement chariot - Boîte de délaçage
Vidange de carbonate de calcium pour la production de produits cosmétiques.
Chargement chariot - boîte de délaçage
La vis tubulaire permet le convoyage du produit lors de la vidange du big bag.
Station de vidange big bag pour alimentation vis en auge
Ligne de production de poudre de lait. La station de vidange big bags alimente une vis en auge. Cette vis de transfert en auge est connectée via une manchette de liaison souple sur une vide sacs manuel.
Vidange big bag - chariot - boîte de délaçage
Station de vidange big bag boîte de délaçage. Vanne guillotine pneumatique intégrée pour réguler le débit.
Convoyeur à bande sous station de vidange big bags
A la fin du déconditionnement du big bag, les produits vrac tombent dans le convoyeur à bande pour un transport haute cadence de la poudre.
Vidange de big bags de produits chimiques
Déconditionnement de produits chimiques tout en assurant la sécurité de l'opérateur.
Vis en auge sous vidange big bag
La station de vidange de big bags alimente une vis en auge connectée à une cuve via une manchette de connexion.
Vidange big bag avec tamis vibrant intégré
Lors de la vidange du big bag, la poudre tombe directement dans un tamis vibrant afin d'éliminer les corps étrangers et les agglomérats.
Vidange big bag par boîte de délaçage
Station de vidange big bag avec une plateforme d'accès. Une trémie inox est intégrée à l'équipement. Un système de massage est installé en option pour faciliter l'écoulement des poudres.
Vidange big bag persulfate structure basse
Cette entreprise en cosmétique utilise différentes matières premières dont de la poudre pour la réalisation de ses produits finis : persulfate de potassium et persulfate de sodium.
Porte étanche
Confinement lors de l'ouverture de la boîte de délaçage.
Vidange big bag structure basse
La mise en place des big bags est assurée par vos engins de manutention (chariot, pont roulant, potence...) couplée à l'utilisation de la croix de manutention big bag.
Vidange de big bags de sucre
Lors de la vidange du big bag, le convoyage du sucre est effectué à l'aide d'une vis tubulaire.
Vidange big bag - ovoproduits
Déconditionnement de poudre alimentaire pour la fabrication d'ovoproduits.
Station de vidange big bag - Industrie chimique
La poudre est déconditionnée du big bag. Par la suite la vis tubulaire transfert la poudre dans une cuve de stockage.
Vidange big bag - boîte de délaçage
Station de vidange big bag avec une écluse rotative à passage latéral.
Station de vidange big bag - Boîte de délaçage
Cette installation est dimensionnée et pensée pour répondre aux attentes principales des utilisateurs, à savoir : des équipements ergonomiques dans un environnement sain, facilement nettoyable et d’une fonctionnalité accrue.
Station de vidange big bag - Plats préparés
Déconditionnement big bag boîte de délaçage avec un chargement par palan électrique.
Vide big bag
Ligne de déconditionnement big bag pour le secteur agroalimentaire.
Stations de vidange big bag par boîte de délaçage
Le modèle de vidange big bag standard de la station a été conçu pour déconditionner de façon ergonomique les big bags et faciliter leur manutention. La structure est réglable pour s'adapter facilement aux différentes dimensions des big bags.
Boîte de délaçage
Vanne d'étranglement pour réguler le débit de vidange
Vidange big bag
Traitement des poudres dans le secteur agroalimentaire.
Vidange big bag et sac - BTP
Traitement des poudres dans le secteur du BTP.

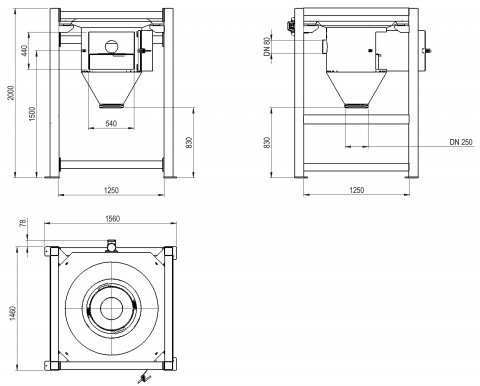

Structure basse - boîte de délaçage
S'adapte à toutes les tailles de big bag.
Vidange big bag - Verse sac
Double poste de vidange big bag et sac.
Features
Les caractéristiques techniques
Spécificités de la station big bag EasyFlow® EF0
| Fiche technique | Types de chargement | |||
|---|---|---|---|---|
| Palan | Chariot | Structure basse | ||
| Capacité | 2 tonnes | 2 tonnes | 2 tonnes | |
| Fabrication de la structure | acier, inox 304, 306L | acier, inox 304, 306L | acier, inox 304, 306L | |
| Fabrication des parties en contact produit | acier, inox 304, 306L | acier, inox 304, 306L | acier, inox 304, 306L | |
| Hauteur ergonomique d'accès au big bag | 1500 mm | 1600 mm | ||
| Débit de dépoussiérage nécessaire | 800 m³/h* | 800 m³/h* | ||
| Sortie | 1 | |||
| Entrée | 1 | |||
| Puissance installée | 0,1 kw vibration | 1,50 kw et 0,75 kw palan | 0,1 kw vibration | 0,1 kw vibration |
* Peut varier suivant le produit trait&.
Equipements intégrés sur les versions standards (hors options) :
- Structure auto-porteuse avec fer de palan et rail suiveur : permet la mise en place des big bags via le palan électrique par tous les opérateurs de façon sécurisée (Pour les chargements par palan et chariot)
- Croix de manutention 5 points : permet de fixer la sache interne des big bags. Un crochet central peut être implanté afin de manipuler les big bags une anse (Pour tous les 3 types de chargements)
- Palan électrique : capacité de levage de 2 tonnes - conception en chaîne, câble ou sangle (Pour les chargements par palan)
- Plateau de dépose : assure le maintien du big bag lors de la vidange et sécurise les opérations de manutention (Pour tous les 3 types de chargements)
- Moteur vibrant : assure la mise en vibration du plateau de dépose pour favoriser l’extraction de la poudre (Pour les chargements par structure basse)
- Jupe d'étanchéité : optimise le confinement par coiffage du fond du big bag (Pour les chargements par palan et structure basse)
- Boîte de délaçage avec porte étanche : offre un accès sécurisé et ergonomique à la manchette de vidange du big bag (Pour tous les 3 types de chargements)
- Piquage d'aspiration : permet de connecter la station au réseau de dépoussiérage (Pour les chargements par palan)
- Fourreaux de manutention permettant la prise par le chariot élévateur (Pour les chargements par palan et structure basse)
- Crible de protection : assure une alimentation en poudre propre sans corps étranger (taille de maille 50 x 50) (Pour les chargements par palan et structure basse)
- Tube anti-débordement : permet de canaliser le flux produit dans la boite de délaçage et facilite les manipulations de l’opérateur (Pour les chargements par structure basse)
La réalisation des stations est possible en acier peint, acier galvanisé à chaud, inox 304L ou inox 316L. Les parties en contact avec les produits et la structure peuvent être réalisées en matériaux différents.
